創造技術科「３Ｄ技術実習」
※ 写真をクリックすると拡大表示します

|

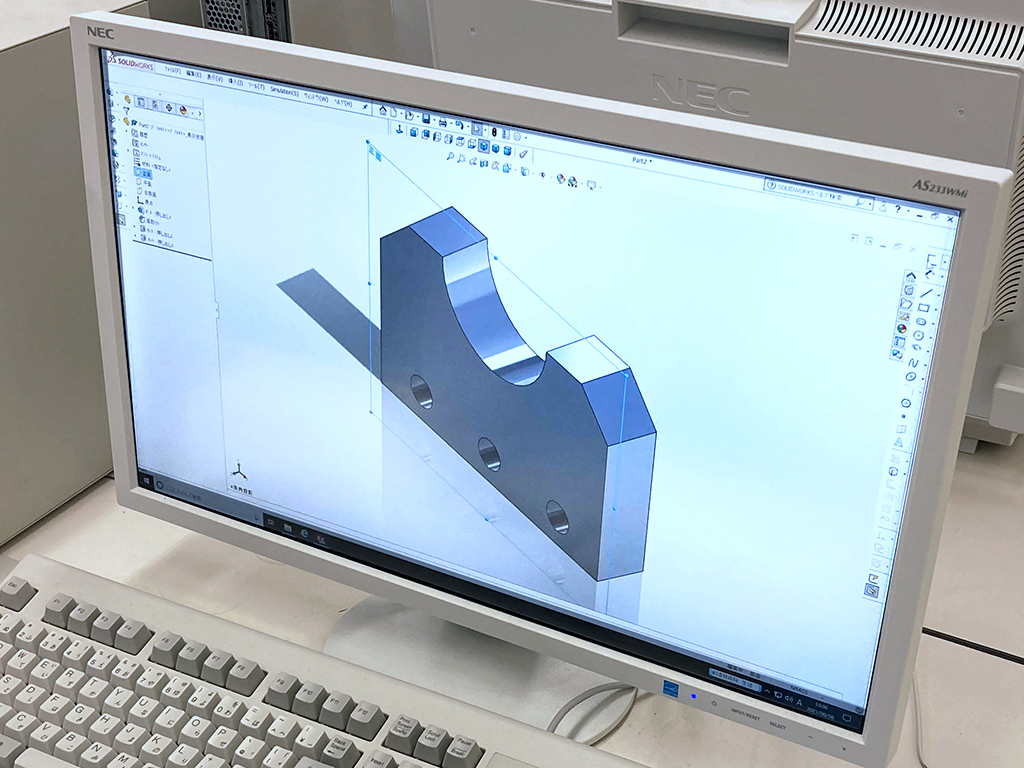

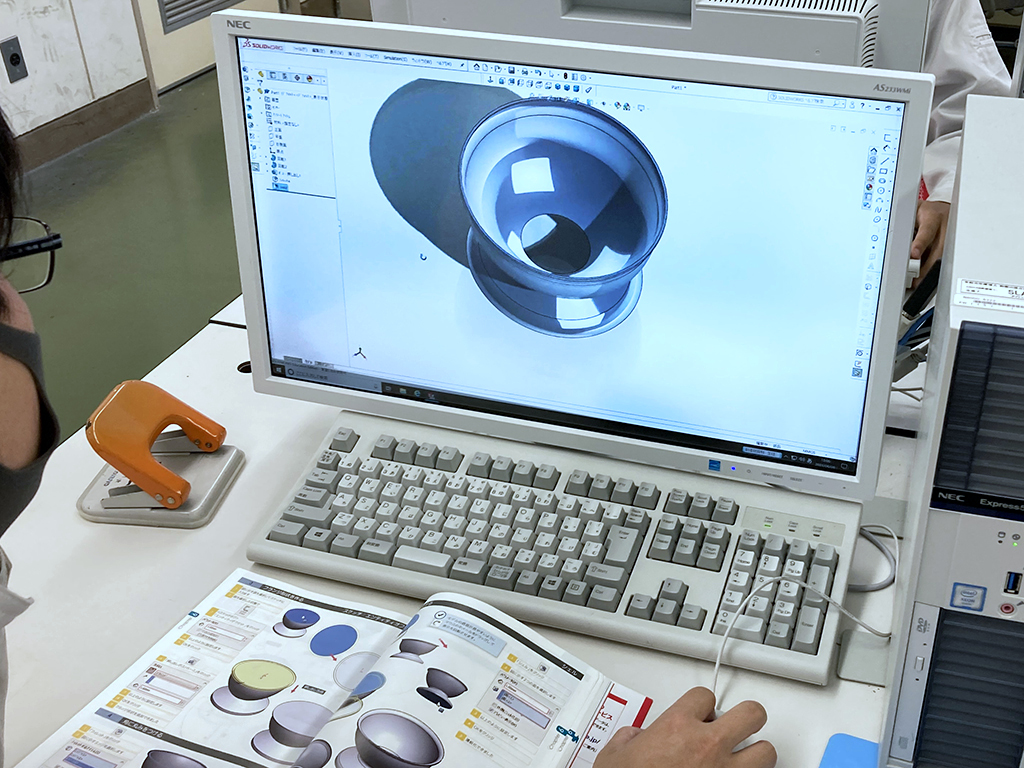

3DCAD&CAE 現代の設計のツールとしてよく使用されているのが3DCADです。コンピュータ上に仮想の物体を製作し、それを組み立てたり、強さや動きを確認するなど様々なことができます。 大きさや形状を変更することも簡単にできるため、使いこなすことができれば技術者の強力な道具となります。この3DCADを実際に操作し学習します。 主に使用する3DCADはダッソーシステムズ社の「SolidWorks」です。 CAE(Computer Aided Engineering：計算機援用工学)は、3DCADで作成した仮想モデルを利用して、コンピュータ上でシミュレーションや各種の解析を行う技術です。 −実習内容− １年前期：ﾊﾟｰﾂﾓﾃﾞﾘﾝｸﾞ(基礎) 後期：ﾊﾟｰﾂﾓﾃﾞﾘﾝｸﾞ(応用) ２年前期：ｱｾﾝﾌﾞﾘﾓﾃﾞﾘﾝｸﾞ(組立) 後期：CAE−ｼﾐｭﾚｰｼｮﾝと構造解析 課題研究ではRobert McNeel & Associates社の「Rhinoceros」も使用します。他にもオートデスク社の「Inventor」や「Fusion360」が使用できます。 |

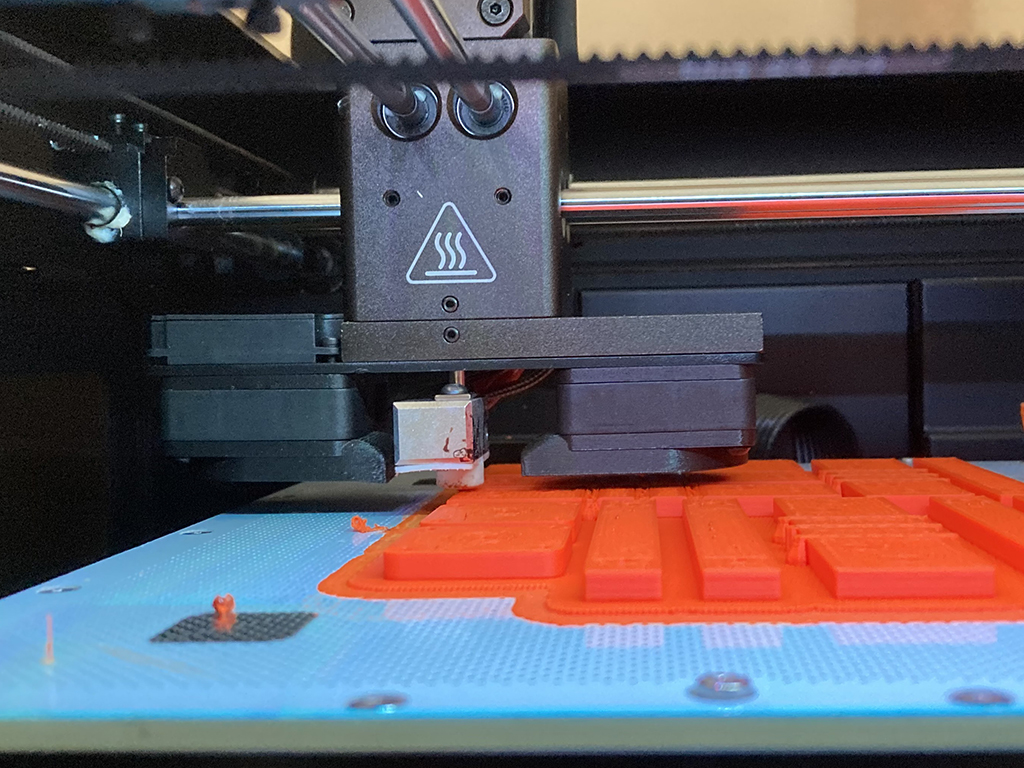

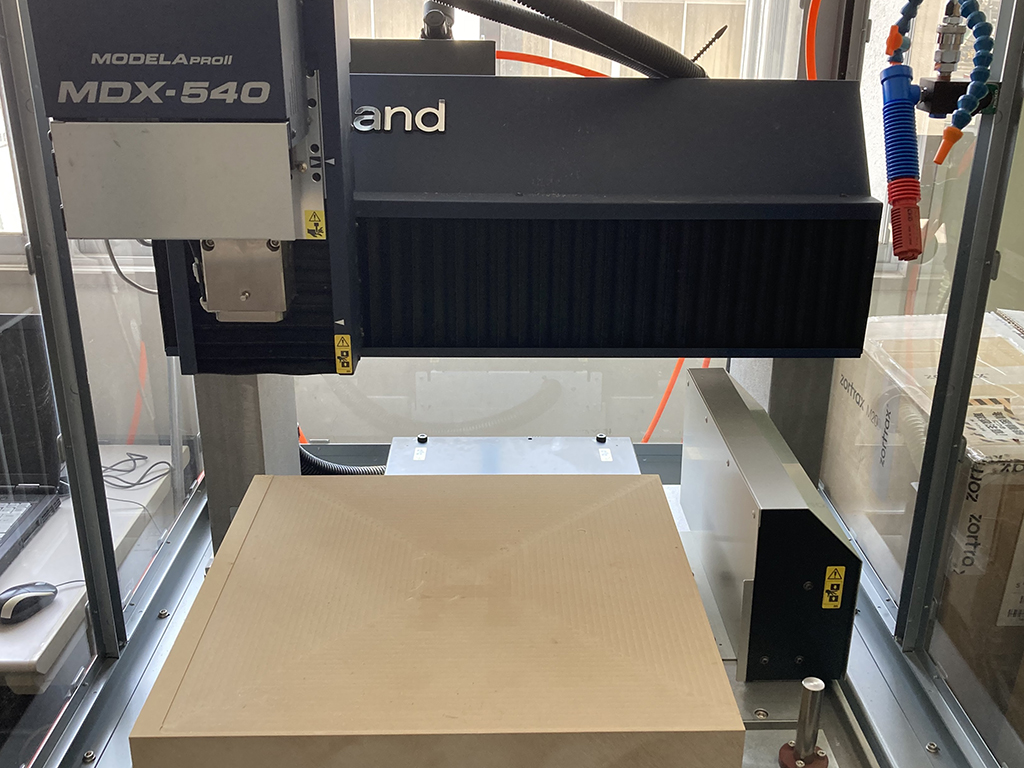

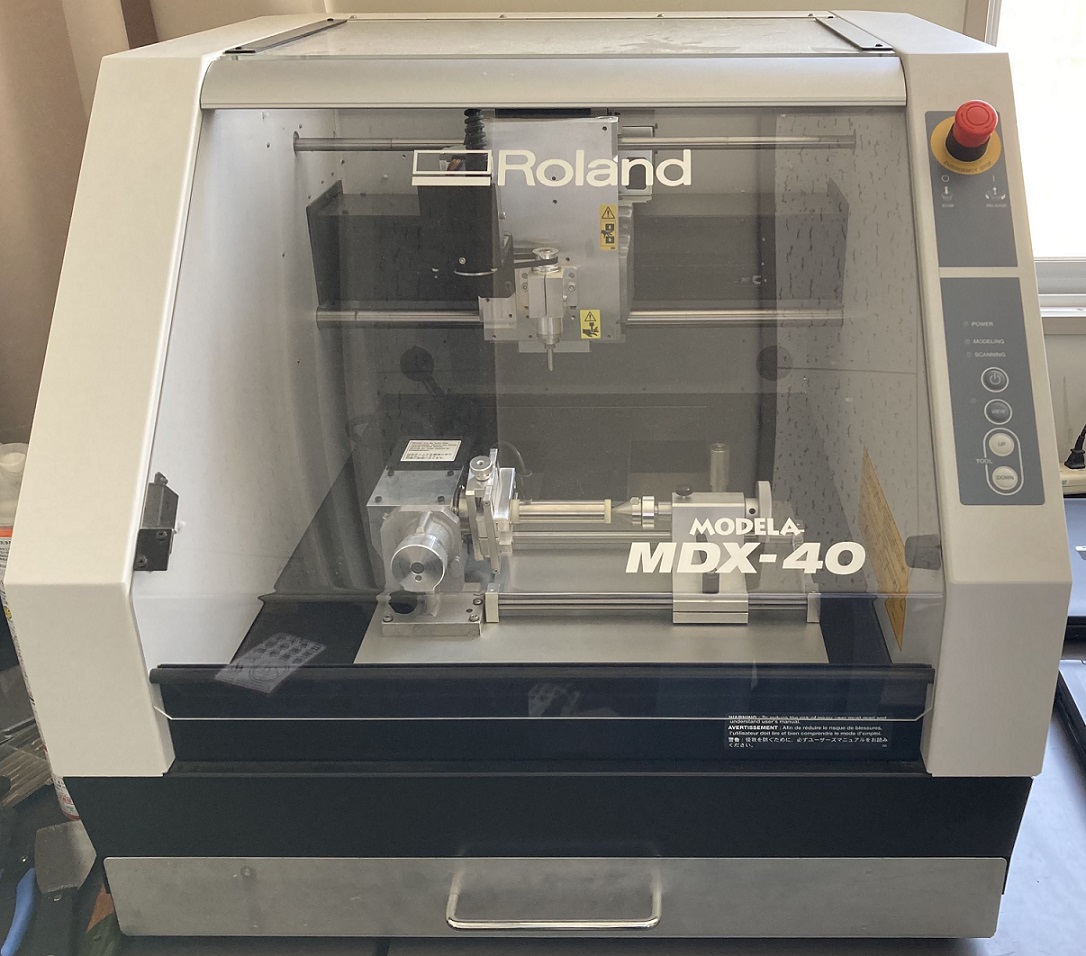

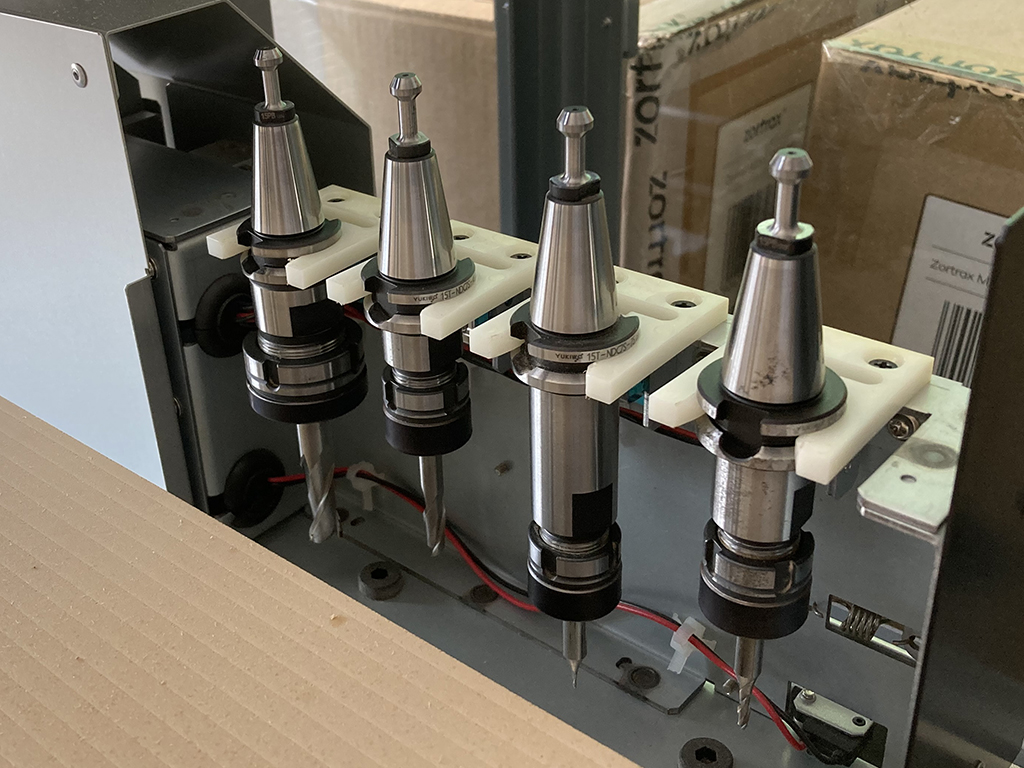

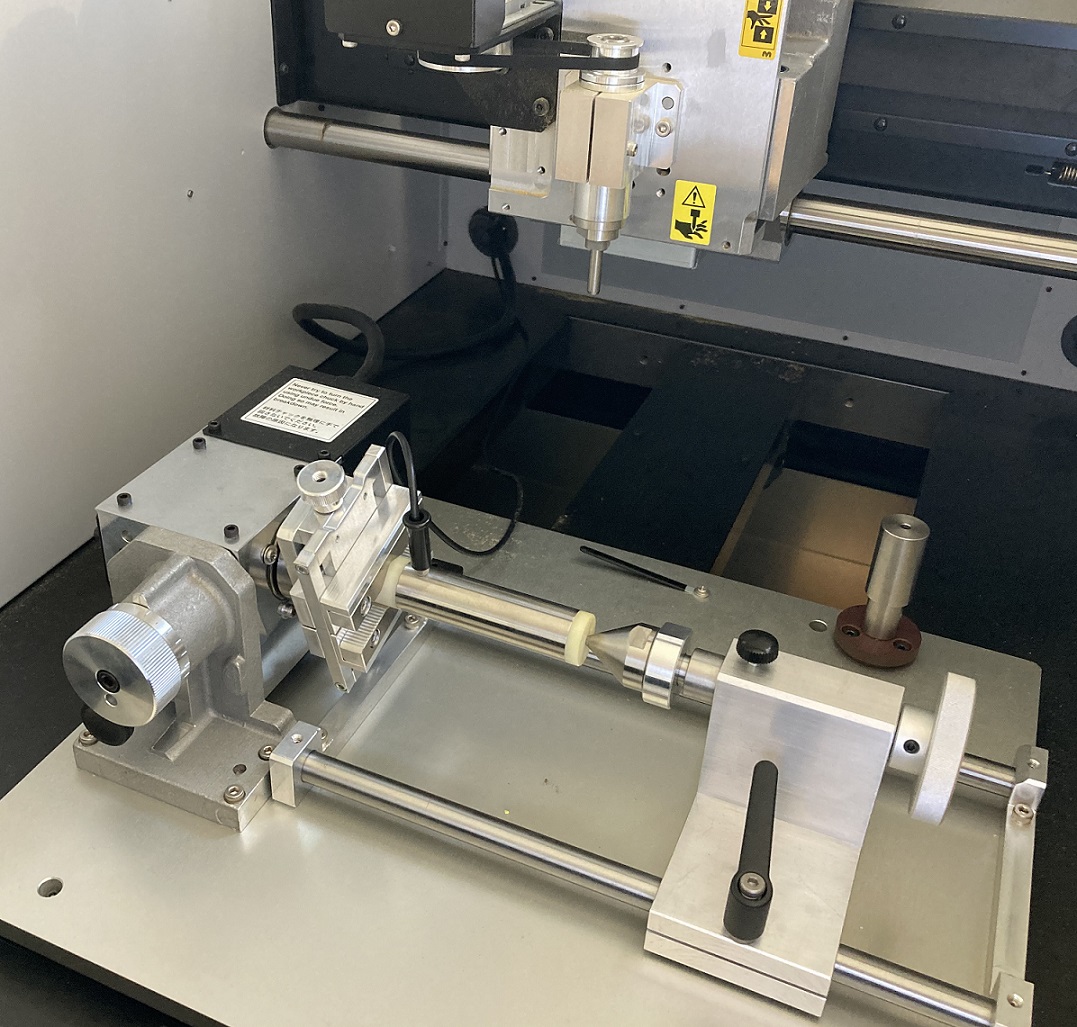

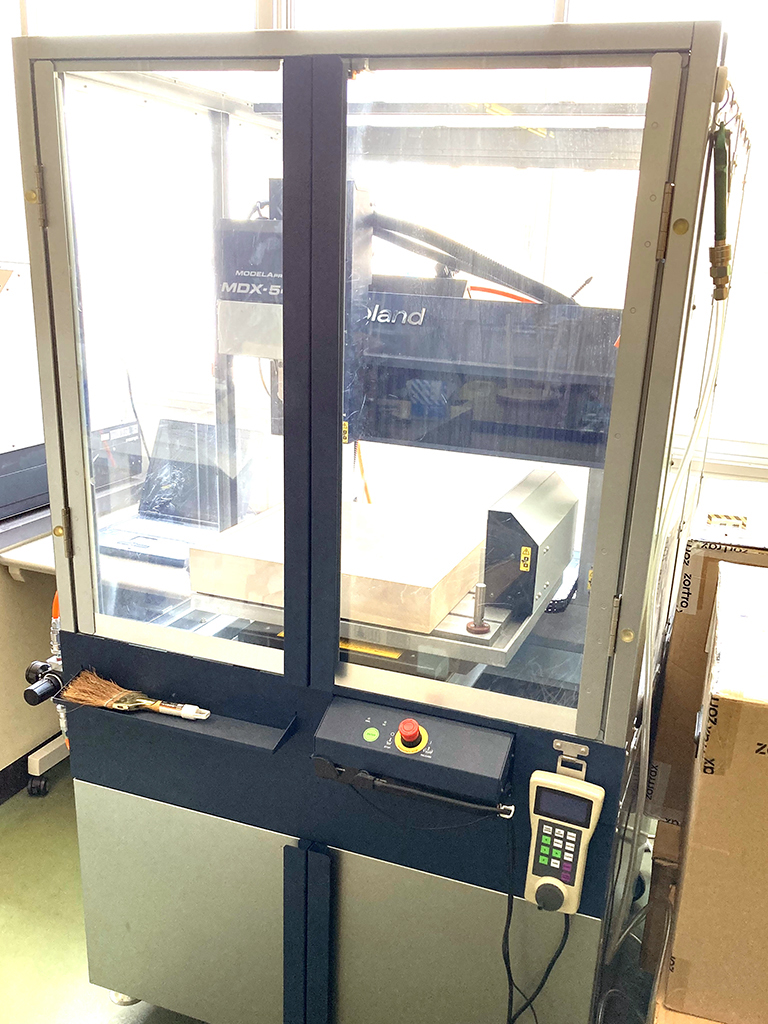

  ３Ｄプリンター   モデラー：MDX40  モデラー：MDX540   MDX540内部 ATC(AutoToolChanger) |

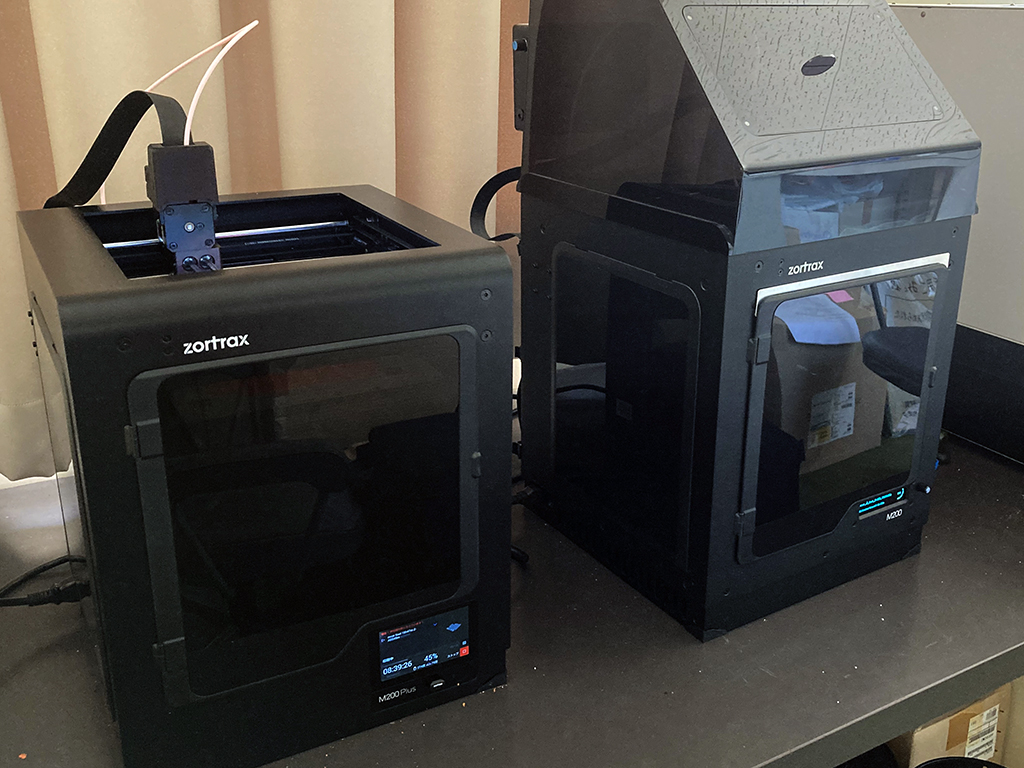

3Dモデリング 3DCADで作成したデータは、3Dプリンタによって実際のものとして出力することができます。また、3Dモデラーを使用して材料から削り出すことも可能です。 モデリング加工には時間がかかるため、実際にモデリングをおこなうのは、主に３年生の「課題研究」です。 保有する3DプリンタはZortrax社のM200とM200Plusが各1台、3DモデラーはRoland社のMDX40が2台、MDX540が1台です。モデラーにはＮＣ言語も使用できます。 |
